Use a impressão 3D enquanto a forma, a escala ou a interação do jogo ainda precisam de revisão física. Considere a criação de protótipos rápidos quando uma amostra moldada por injeção puder resolver uma questão de material, montagem ou moldagem antes do investimento na ferramenta de produção. Mude para um molde de produção quando a definição do produto e as decisões de DFM estiverem estáveis. Cada rota produz um tipo diferente de evidência, portanto, aprove amostras para um propósito declarado e leve essas decisões para a próxima etapa.

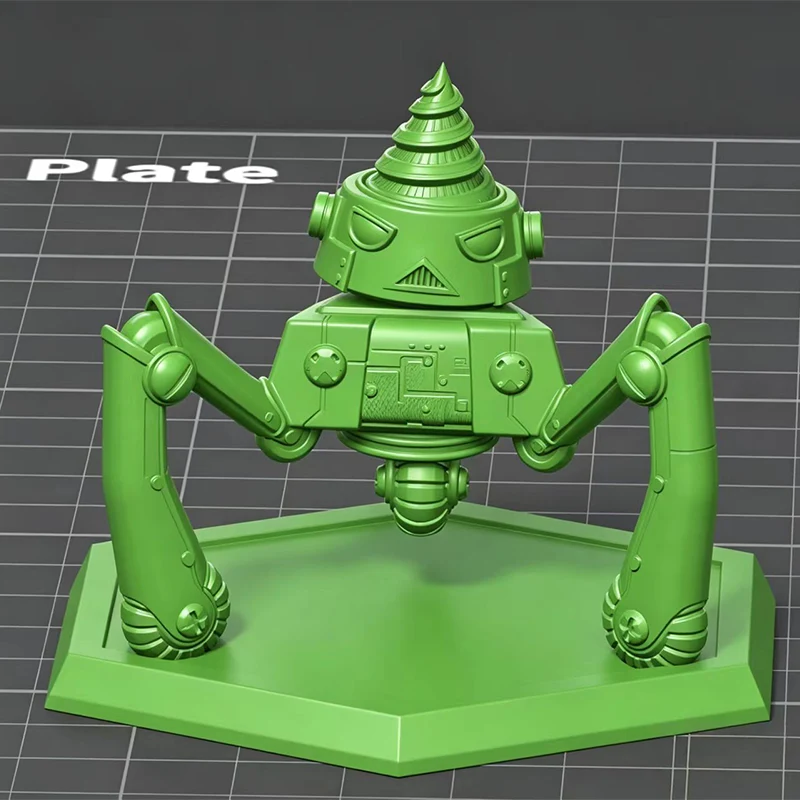

Antes da ferramentaria, emita um pacote controlado contendo os modelos 3D mais recentes, quaisquer dimensões 2D críticas, uma matriz de componentes, requisitos de materiais e cores, arquivos de decoração, informações de montagem, suposições de quantidade e critérios de aceitação de amostras. A resposta do DFM deve registrar os riscos da estrutura do produto, a estratégia proposta de cavidade e corte, resfriamento, ejeção, extração do núcleo, acesso à impressão e todas as suposições abertas. Aprove uma revisão de arquivo nomeada, não uma captura de tela ou um e-mail que diz “parece bom”.

Escolha uma espessura nominal de parede para a casca principal e, em seguida, mapeie cada região que seja mais fina ou mais espessa. Retire bases pesadas e massas sólidas onde a geometria oculta permitir. Use nervuras, reforços e saliências para fornecer suporte local sem recriar um bloco grosso em suas raízes. Combine as alterações necessárias gradualmente e revise o mapa da parede com a resina selecionada, a posição da porta, o layout de resfriamento e as superfícies cosméticas. Não existe um número universal seguro para cada peão, ficha ou miniatura.

Marque as superfícies protegidas antes de escolher um portão. Geralmente incluem a face visível, a área de toque do jogador, o plano vertical, os recursos de mate e a zona de impressão. Compare diversas posições de comporta por comprimento de fluxo, transição de espessura, localização da linha de solda, área do último preenchimento, caminho de empacotamento e método de remoção. Um local adequado preenche a peça sem colocar a testemunha ou um defeito de fluxo previsível em uma superfície crítica. Use a análise de localização de portão para selecionar candidatos e, em seguida, confirme a posição selecionada com uma revisão completa de preenchimento e embalagem e amostras moldadas.

Escolha primeiro a provável direção de abertura do molde. Execute a análise de inclinação nessa direção e, em seguida, classifique cada superfície como retirada, retirada paralela, tração reversa ou controlada por um componente de ferramenta móvel separado. Dê atenção extra a paredes profundas, detalhes rebaixados, faces texturizadas, nervuras, saliências e recursos que encolhem no aço. Fixe um dado dimensional antes de aplicar o rascunho para que a conicidade não altere silenciosamente o diâmetro da base, o ajuste do pino ou a área de arte. Os valores finais do rascunho devem ser acordados durante o DFM para a resina, textura e design de molde selecionados.

Alguns componentes plásticos não conseguem atingir a estrutura, aparência, vedação, aderência ou integração funcional exigidas por meio de uma única operação de moldagem por injeção. Quando uma peça moldada precisa de uma camada de material adicional, inserção, recurso funcional ou seção moldada secundária, a moldagem por injeção de formação secundária pode fornecer uma abordagem de fabricação adequada.
