Lista de verificação DFM para componentes plásticos personalizados de jogos de tabuleiro

1. O que esta lista de verificação do DFM cobre

Kingke publicouServiço de análise DFM e estimativa de custoscomeça com os desenhos 3D do cliente e os requisitos do produto. Sua revisão estrutural declarada abrange uniformidade de espessura de parede, ângulo de inclinação, resistência das costelas, cortes inferiores, risco de aprisionamento de ar, tendências de encolhimento e deformação e racionalidade de montagem.

A mesma página de serviço estende a análise à viabilidade do molde. Ele lista o layout da cavidade, as superfícies de partição, o resfriamento, a ejeção, as estruturas de extração do núcleo, as opções de cavidade única ou de múltiplas cavidades e se uma câmara quente é necessária. Essas não são conversas separadas. Uma alteração na peça pode alterar o plano do molde e uma restrição do molde pode exigir uma decisão sobre o produto.

Este artigo transforma esse escopo publicado em uma sequência de aprovação do lado do comprador. A sequência é uma síntese editorial das páginas de serviços e produtos do próprio Kingke. Ele não adiciona números universais de espessura de parede, promessas de tolerância, limites de resina ou declarações de entrega que estejam ausentes dessas fontes.

2. Controle o pacote de insumos antes da revisão de engenharia

A maior parte da confusão evitável começa antes de alguém estudar um ângulo de saída ou uma linha de partição. A citação pode referir-se a um modelo enquanto a obra utiliza outro. Uma planilha pode chamar duas peças de idênticas, mesmo que suas bases sejam diferentes. Um fornecedor pode receber uma renderização que oculta os recursos da montagem.

Comece com uma matriz de componentes. Dê a cada item moldado exclusivo um ID de peça estável, um nome em linguagem simples e uma revisão. Se um jogo tiver seis cores de peões de uma geometria de molde, registre essa relação. Se duas miniaturas semelhantes exigirem moldes diferentes, registre isso também.

Não espere que todos os detalhes comerciais sejam perfeitos. Em vez disso, marque os itens incertos como suposições abertas. “Material a ser confirmado após amostra de aparência” é útil. Deixar a célula do material em branco não é.

Se o pacote de design ainda precisar de preparação, oGuia de arquivo CAD para peças personalizadas de jogos de tabuleiroexplica como organizar geometria, dimensões e propriedade de revisão antes da revisão de fabricação.

3. Revise a estrutura do produto em relação ao uso pretendido

Uma revisão da estrutura deve começar com a função do jogo, e não com avisos isolados de CAD. Um peão deve permanecer em pé e ser fácil de pegar. Um token pode precisar de uma face de impressão plana e de um empilhamento previsível. Um cubo pode conter obras de arte em várias faces. O porta-cartão deve caber no cartão pretendido, mantendo o design visível limpo.

A página DFM de Kingke nomeia sete áreas de revisão em nível de produto. Transforme cada uma em uma pergunta vinculada ao componente real:

• Uniformidade da espessura da parede:onde a peça muda de uma casca para uma massa local pesada?
• Ângulo de saída:quais superfícies liberam na direção de abertura proposta e quais não?
• Força das costelas:quais costelas suportam uma função e quais são sobras de um modelo anterior?
• Cortes inferiores:o recurso pode ser alterado ou o molde precisa de uma estrutura móvel?
• Risco de aprisionamento aéreo:onde estão as pontas fechadas ou os detalhes de preenchimento tardio que precisam de atenção?
• Tendência de encolhimento e deformação:quais áreas amplas, planas ou localmente pesadas precisam de uma revisão focada?
• Racionalidade de montagem:a direção de encaixe, o método de retenção e as superfícies acessíveis correspondem ao produto?

A saída deve mostrar a localização de cada preocupação no modelo. Um comentário como “aumentar inclinação” estará incompleto se não identificar a face, a direção da abertura e o efeito na forma visível. O mesmo se aplica aos comentários de parede e nervura.

4. Conecte cada decisão de peça ao molde proposto

Um modelo pode parecer limpo na tela e ainda assim deixar o plano de ferramentas sem solução. Kingke'sprojeto de molde de injeção de precisãoA página lista o layout da cavidade, a superfície de partição, a base do molde, o resfriamento, os canais quentes ou frios, a ejeção, os deslizamentos, a extração do núcleo e a ventilação dentro de seu escopo de projeto.

Peça ao fornecedor para colocar as principais decisões do molde nas visualizações do componente real. O relatório deve mostrar uma direção de abertura, uma rota de separação preliminar, região de comporta proposta, zonas ejetoras e quaisquer estruturas móveis. Para uma proposta multicavidades, também deve-se identificar quais peças compartilham uma ferramenta e como o mix de produção foi considerado.

O conceito do molde não precisa ser um projeto de ferramenta finalizado na primeira revisão. É necessária definição suficiente para expor as compensações. Se um portão oculto exigir uma superfície de ejeção diferente, ou um corte inferior exigir uma corrediça que altere a linha de partição, o comprador deverá ver isso antes de o aço ser liberado.

Kingke'smolde de injeção de plásticopage afirma que seu trabalho de molde pode incluir configurações de cavidade única e múltiplas cavidades, otimização de fluxo, resfriamento e ejeção, testes de moldes e validação de amostras. Use esses itens como pontos de verificação nomeados, não como uma promessa geral de que todas as ferramentas usarão a mesma solução.

5. Planeje toda a família de componentes, não uma parte atraente

Projetos de jogos de tabuleiro raramente contêm um componente isolado. O plano do molde tem que servir o conjunto que vai para a caixa. É aqui que a matriz de componentes se torna um documento de produção em vez de uma planilha administrativa.

Para cada geometria, registre a quantidade por jogo e as versões de cores esperadas. Em seguida, compare essas proporções com o plano de cavidade proposto. Um arranjo de cavidades que produza quantidades iguais pode não corresponder a um jogo que usa um componente com muito mais frequência do que outro.

Mantenha os requisitos compartilhados e exclusivos separados:

• A linguagem de cores compartilhada não prova que todas as peças usam o mesmo tipo de material.
• A altura compartilhada não prova que os peões tenham a mesma estrutura de moldagem.
• O estilo de arte compartilhado não prova que todas as superfícies aceitam o mesmo processo de impressão.
• A embalagem compartilhada não prova que todas as peças possam ser amostradas ou inspecionadas juntas.
• A propriedade compartilhada da ferramenta não elimina a necessidade de registros de revisão em nível de peça.

Se as peças puderem compartilhar um molde, utilize a matriz de componentes para comparar o equilíbrio da produção antes de aprovar o layout. O artigo sobremoldes familiares versus moldes separados para peças de jogos de tabuleirofornece uma estrutura de decisão focada para essa escolha.

6. Incluir material, cor e decoração na mesma avaliação

Kingke'scomponentes plásticos de jogos de tabuleiroA página lista formas, cores, texturas e designs impressos personalizados, incluindo impressão UV e tampografia. Isso faz com que a aparência seja parte do briefing de fabricação, e não uma etapa de improvisação após a conclusão do molde.

Marque cada área decorada na visualização 3D. Adicione a orientação da arte, o número de cores e a referência de alinhamento aceitável. Proteja qualquer face onde um portão, marca de ejeção ou linha de separação possa interferir na obra de arte ou no modo como a peça é manuseada.

Essas descrições vêm do livro publicado de Kingkeserigrafia e tampografiaeImpressão digital UVpáginas. Eles são pontos de partida para a seleção do processo. A adequação final ainda depende do componente e da arte enviada.

Para preparação de arquivo, use olista de verificação de arquivo de arte para componentes de jogo impressos. Se o processo permanecer aberto, compare os dois métodos noguia de tampografia versus impressão UV.

7. Defina o que a cotação inclui e o que pode alterá-la

Um projeto aprovado pelo DFM não é útil se o escopo comercial ainda se referir a outra suposição. A página de DFM e estimativa de custos da Kingke lista molde, moldagem por injeção, material, tratamento de superfície, montagem, embalagem, logística e testes como categorias de custos em seu escopo de avaliação.

Use essas categorias como limite de cotação. O comprador não precisa de uma fórmula de preço pública. O comprador precisa saber qual revisão de projeto, suposição de quantidade, material, acabamento e base de embalagem que cada linha cobre.

Peça que a cotação indique:

• Os IDs de peças e revisões usadas para precificação de moldes.
• O arranjo de cavidade proposto e qualquer suposição de ferramenta compartilhada.
• A base de resina e cor usada para precificação de peças moldadas.
• O método de decoração e o escopo da arte estão incluídos.
• Qualquer base de montagem, inserção ou operação secundária.
• O formato da embalagem e a quantidade de embalagem usada para a estimativa.
• Itens de testes e logística incluídos, excluídos ou ainda em aberto.

Quando o projeto mudar, registre quais categorias de custo precisam de uma nova revisão. Um rebaixo revisado pode afetar a estrutura do molde. Um novo gráfico colorido pode afetar a decoração. Uma combinação de quantidades diferente pode afetar a forma como uma ferramenta familiar é avaliada. Este log de alterações é mais útil do que perguntar se o “preço ainda é válido” sem nomear a entrada alterada.

8. Concordar com a aprovação da amostra antes da chegada da primeira amostra

A página de moldes da Kingke inclui testes de moldes e validação de amostras dentro de seu suporte declarado. O comprador deve definir o registro de validação antes do envio das amostras. Caso contrário, o feedback se tornará uma coleção de fotos anotadas sem nenhum link claro para o modelo aprovado.

Crie uma planilha de amostra para cada ID de peça. Registre a cavidade quando a ferramenta possuir mais de uma, o material e cor utilizados, a revisão do modelo e se a amostra inclui decoração final. Fotografe as mesmas visualizações para cada rodada de revisão.

Separe as observações em quatro grupos:

1. Função:ajuste, montagem, posição, empilhamento, manuseio e interação com o jogo real.
2. Aparência:marcas visíveis, textura, relação de cores, linha de partição e colocação de decoração.
3. Consistência:diferenças entre cavidades, peças ou rodadas de revisão.
4. Documentação:revisão do modelo, desvio aberto, proprietário e próxima ação necessária.

Aprovar desvios explicitamente. Se uma testemunha de portão for aceita na parte inferior, coloque esse local no padrão visual. Se uma linha de partição tiver sido movida, atualize a imagem DFM. O próximo lote não deve depender de alguém se lembrar de uma videochamada anterior.

Quando um defeito aparecer, use oguia de defeitos de moldagem por injeção para peças de jogos de tabuleiroorganizar a observação por localização, cavidade e revisão antes da troca do produto.

9. Adicione verificações para o tipo de componente específico

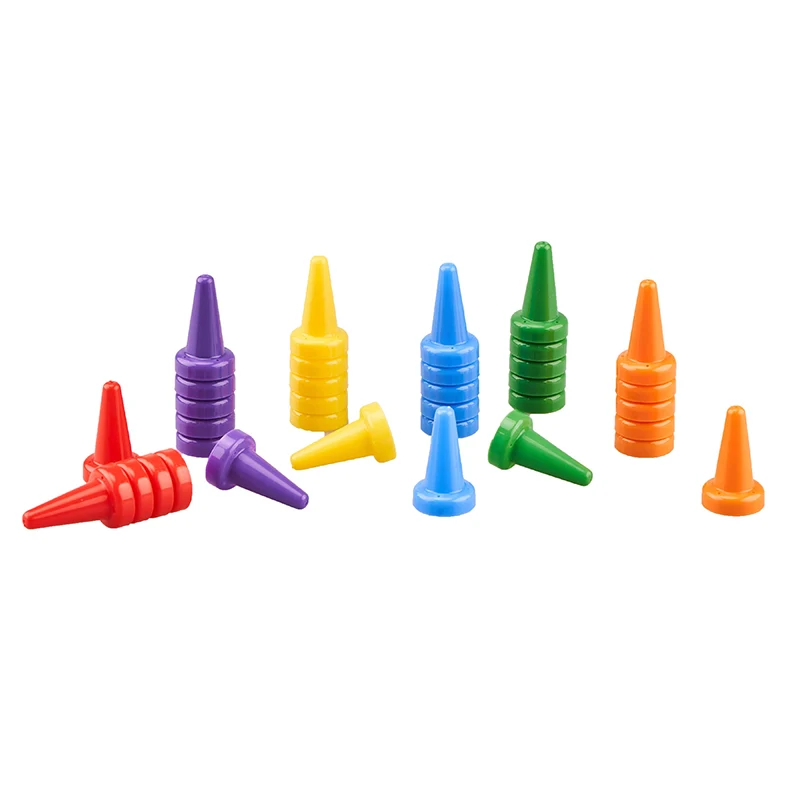

Peões e figuras de plástico

Kingke'speão de plásticooferece poses, proporções e formas personalizadas e identifica o ABS como o material usado na página do produto. Para DFM, marque o plano pretendido, a forma da base, os detalhes frágeis, a frente visual e quaisquer áreas planejadas para pintura ou impressão. Confirme cada pose separadamente porque um membro ou base alterado pode criar uma nova decisão de molde.

Fichas de plástico

Kingke'sficha de plásticolistas de páginas PP e ABS, formatos, tamanhos, espessuras, cores e impressões personalizados. O pacote DFM deve identificar as duas faces visíveis, condição da borda, requisitos de empilhamento e zona de decoração. Não deixe que um recesso de arte ou borda elevada apareça apenas em um arquivo de arte final.

Cubos de plástico

Ocubo de plástico para jogos de mesaA página também lista PP e ABS e descreve tamanho, cor e conteúdo impresso personalizados. Uma revisão do cubo deve identificar quais faces são impressas, como a orientação das faces é controlada e o que o jogo espera do empilhamento. Trate o objeto como seis faces funcionais em vez de um bloco genérico.

Suportes, bandejas e acessórios multi-partes

A linha de componentes de jogos de tabuleiro da Kingke inclui suportes e acessórios de armazenamento, bem como peças de jogo menores. Adicione o cartão correspondente, token ou inserção ao pacote DFM. Marque a direção de montagem, as faces de contato, as relações móveis e as superfícies visíveis que precisam de proteção contra marcas de molde.

10. Que relatório DFM útil deve permitir que o comprador aprove

O relatório deve terminar com decisões e não apenas com observações. Uma tabela compacta pode vincular cada questão à localização do modelo, ação proposta e status de aprovação. Mantenha registradas as ideias rejeitadas para que a mesma opção não seja levantada novamente sem novas informações.

Antes da aprovação, execute uma verificação cruzada final: a matriz do componente, o modelo 3D, os desenhos, a arte, o relatório DFM, a proposta de molde, a cotação e a folha de amostra devem apresentar a mesma revisão ativa. Se um documento não puder apresentar revisão, liste sua data e proprietário no registro de documentos.

Este é o ganho de informação mais útil que um processo DFM pode criar. Ele transforma conversas dispersas sobre design, ferramentas e compras em um resumo de produção rastreável. O resultado não é a certeza de que nenhum problema possa ocorrer. É um registro mais claro do que a equipe do projeto sabia e aprovou antes da ferramental.
